Nola aukeratu etengailu egokia zirkuitulaburrak eta gainkargak babesteko?

Eszenatoki ezberdinek etengailu mota desberdinak behar dituzte babes egokia eta instalazio erraztasuna bermatzeko:

Bizitegi/Eszenario Zibilak

HautatuMiniaturazko zirkuitua Berreaktzaileak(MCB)

Ezaugarriak: Tamaina txikia, kostu baxua, abiarazte termiko-magnetiko integratua (gainkargak eta zirkuitu laburrak babestea), banaketa-kutxetan DIN errailak muntatzeko egokia;

Hautaketa-iradokizunak: Erabili B-kurba argiztapen-zirkuituetarako, C-kurba entxufe/aire girotuko zirkuituetarako eta C/D-kurba potentzia handiko aparatuetarako (adibidez, 3P aire-girogailuetarako).

 Industria/Komertzial agertokiak (karga handiko korrontea)

Uneko 63~630A: HautatuMoldeatutako kasuen etengailuak(MCCB), eskuzko funtzionamendu elektrikoa, hausteko ahalmen handia eta funtzionalitate zabalgarria aukerako osagarriekin;

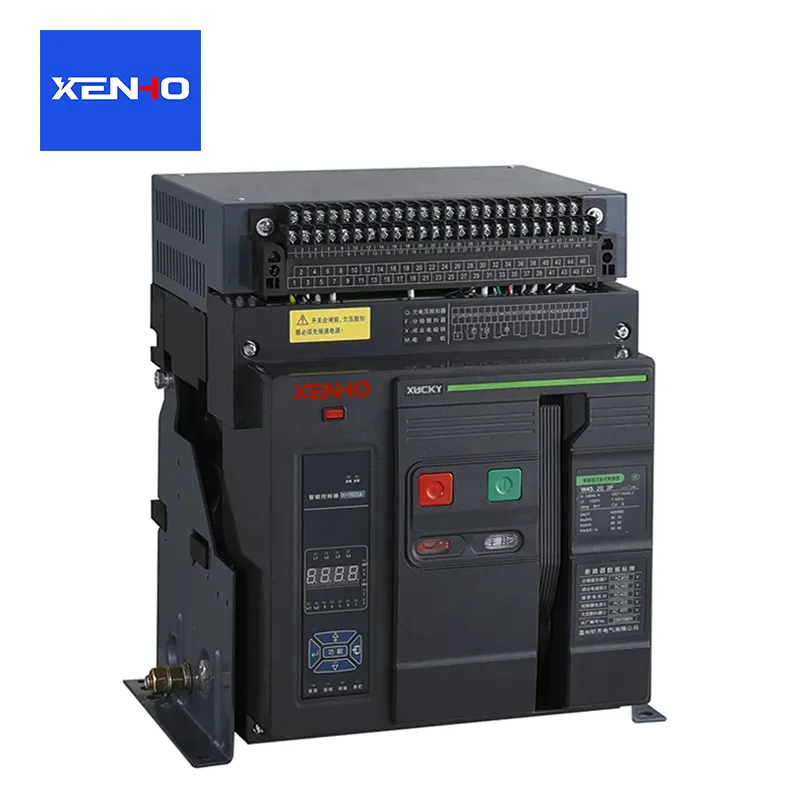

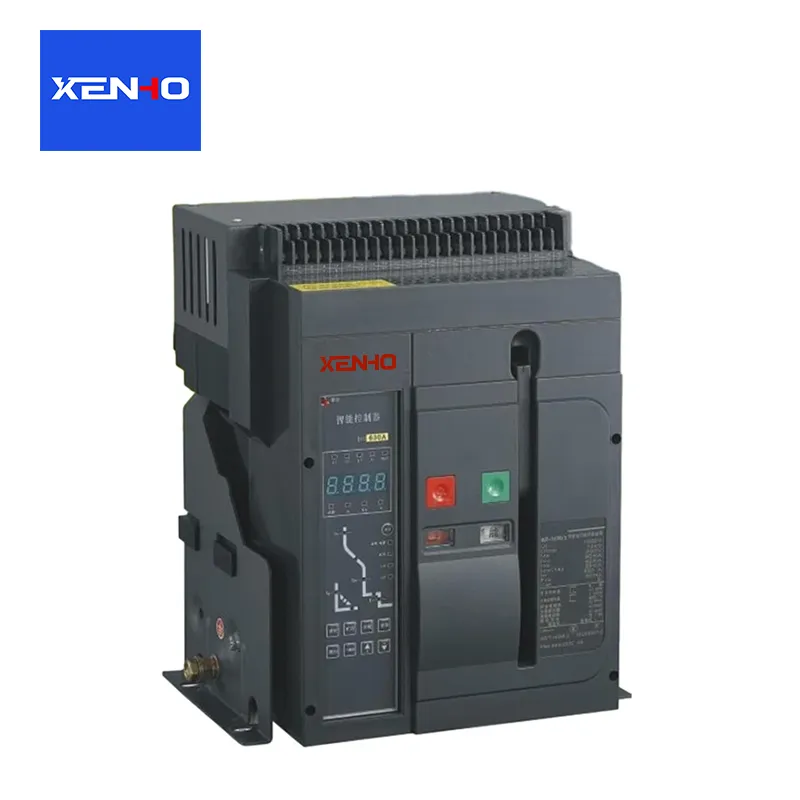

Korrontea >630A: hautatuAire etengailuak(ACB), elektrizitatea banatzeko geletan sarrerako linea/bus loturetarako erabiltzen dena, matxuretan eskala handiko elektrizitate etenaldiak saihesteko babes selektiboa eskaintzen duena.

 Segurtasun pertsonaleko eskakizun hezeak/altuak

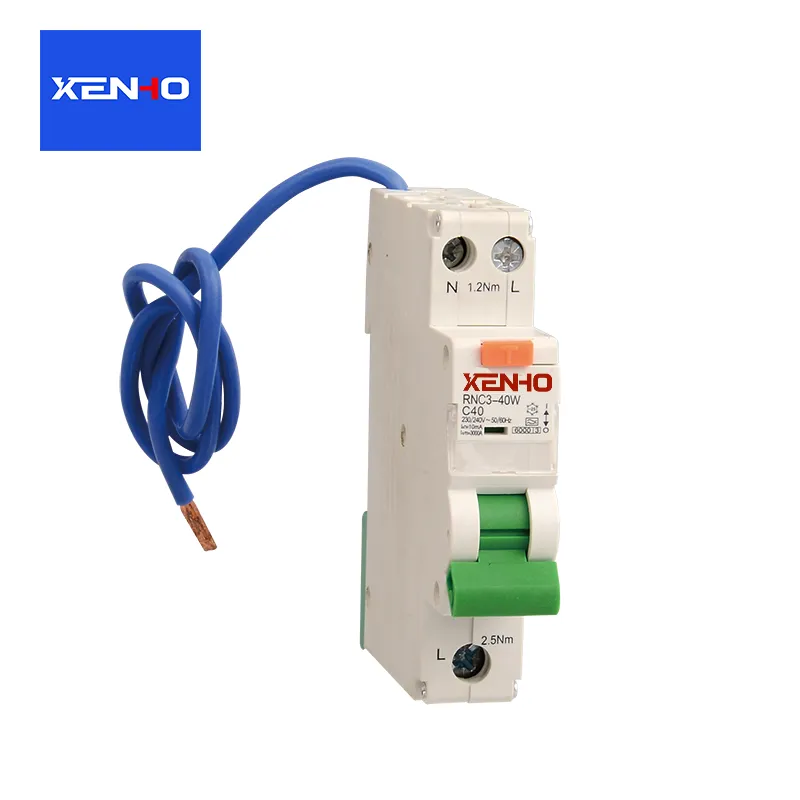

HautatuHondar-korronte etengailuak(RCBO), MCBn oinarritutako isurien babesa integratuz, "gainkarga + zirkuitu laburrerako + ihesaren" aurkako babes hirukoitza eskaintzen duena, bainugeletarako, sukaldeetarako eta kanpoko zirkuituetarako egokia.

Etengailuak hautatzerakoan saihestu beharreko funtsezko puntuak

Saihestu "gehiegizko dimentsioa": korronte baloratu handia duen etengailu bat erabiltzeak korronte txikiko zirkuitu bat babesteko (adibidez, 10 Ako argi-zirkuitu bat babesten duen 100 A MCB bat) gainkarga/zirkuitu laburrean denboran ez ibiltzea eragingo du;

Haustura-ahalmena ezin da "gutxi zehaztu": sarrerako muturrak hautsi-maila handiko ahalmen bat hautatu behar du (adibidez, 10kA), bestela etengailuak zirkuitu labur batean eztanda egin dezake;

Kurba oker hautatzea oinarrizko akats bat da: motor-zirkuituetarako B-kurba erabiltzeak maiz astintzea eragingo du, eta D-kurba bat argiztapen-zirkuituetarako erabiltzeak gainkarga babesaren sentikortasuna murriztuko du.
